¿Por qué el intercambiador de calor define el rendimiento de la secadora de chapas?
El Corazón de la Eficiencia: Por Qué el Intercambiador de Calor Define el Rendimiento de su Secadora de Chapas
En el mundo de alto riesgo de la producción de chapas de madera, la lucha contra la humedad es implacable. Después de que el torno de desenrollo corta un tronco en láminas delgadas de chapa de madera, estas láminas verdes están saturadas de agua, a menudo con un contenido de humedad del 60% al 120% en peso. Transformar estas láminas frágiles y empapadas en chapas de madera estables y listas para el mercado requiere un proceso de secado preciso y potente. En el centro de esta transformación se encuentra la secador de chapas, un complejo sistema de transportadores, ventiladores y controles. Pero si le preguntas a cualquier operador de molino veterano dónde ocurre la verdadera magia, señalará un solo componente: el intercambiador de calor.
A menudo denominado el "corazón" del sistema de secado, el intercambiador de calor es el núcleo indiscutible de la transferencia térmica. Es el componente responsable de convertir la energía —ya sea de vapor, aceite térmico o biomasa— en el aire caliente que impulsa la evaporación. Sin un intercambiador de calor eficiente, incluso el secador de chapas más avanzado es simplemente una costosa cinta transportadora. Comprender la función, la tecnología y el impacto de este componente crítico es esencial para cualquier operación que busque optimizar la producción, reducir costos y garantizar la más alta calidad de las chapas de madera terminadas.
La Física del Secado: Un Enfoque de Tres Vertientes
Para apreciar el papel del intercambiador de calor, primero se debe entender el proceso de secado en sí. En un Máquina de secado de chapados la eliminación de la humedad se logra mediante una combinación sofisticada de tres mecanismos físicos: conducción, convección y evaporación.
Conducción: El calor se transfiere desde la superficie caliente de los componentes del secador directamente a la chapa.
Convección:Aquí es donde el intercambiador de calor destaca. Calienta el aire, que luego se sopla sobre la superficie de las chapas de madera. Este aire caliente en movimiento se lleva la humedad evaporada.
Evaporación:A medida que la temperatura del agua dentro de la chapa aumenta, se convierte en vapor y escapa hacia la corriente de aire.

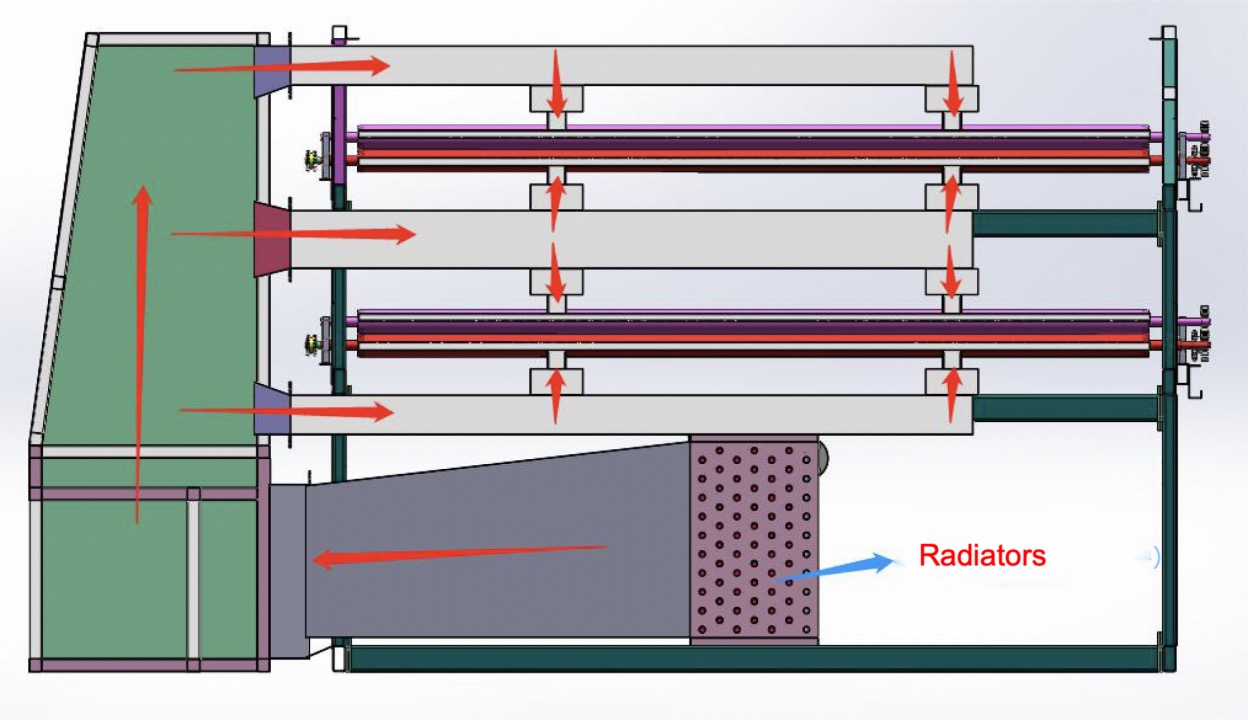

El intercambiador de calor es el motor del proceso de convección. En una secadora de chapas Shine, por ejemplo, el sistema utiliza un intercambiador de alta eficienciaintercambiador de calor de tubos con aletaspara calentar el aire. El proceso es una clase magistral de dinámica térmica: el fluido térmico o vapor entra en los tubos del intercambiador, mientras que el aire ambiente es forzado sobre las aletas externas. Las aletas metálicas actúan como radiadores, desprendiendo calor hacia el aire que pasa. Este aire recién calentado es luego impulsado por potentes ventiladores axiales directamente sobre las chapas. A medida que el aire caliente toca la superficie de madera más fría, transfiere su energía térmica, elevando la temperatura del agua dentro de las fibras de celulosa hasta que se evapora.
Maximizando la superficie: El poder del tubo con aletas
La brillantez del diseño moderno de intercambiadores de calor reside en el principio de maximizar la superficie. Un tubo liso simple tiene un contacto limitado con el aire. Sin embargo, al agregar una serie de placas metálicas externas —conocidas como aletas— la superficie disponible para la transferencia de calor aumenta exponencialmente.
Las secadoras de Shine Machinery emplean intercambiadores de calor de tubos con aletas precisamente por esta razón. Estas aletas interrumpen la capa límite de aire que se adhiere a la superficie metálica, forzando a que más moléculas de aire entren en contacto con el metal calentado. Este diseño logra varios objetivos críticos:
Transferencia de calor mejorada: Más superficie significa que más calor ingresa a la corriente de aire por metro cuadrado del intercambiador.
Distribución uniforme de la temperatura:Las aletas aseguran que el calor se distribuya uniformemente a lo ancho del chorro de aire. Esto evita los "puntos calientes" que pueden quemar las chapas de madera y los "puntos fríos" donde la humedad queda atrapada.
Consumo de energía reducido:Al transferir el calor de manera más eficiente, el sistema requiere menos combustible o electricidad para alcanzar la temperatura de secado objetivo. En una era de costos energéticos crecientes, esta eficiencia impacta directamente en los resultados financieros.
Control de Precisión: El Cerebro Detrás de la Fuerza Bruta

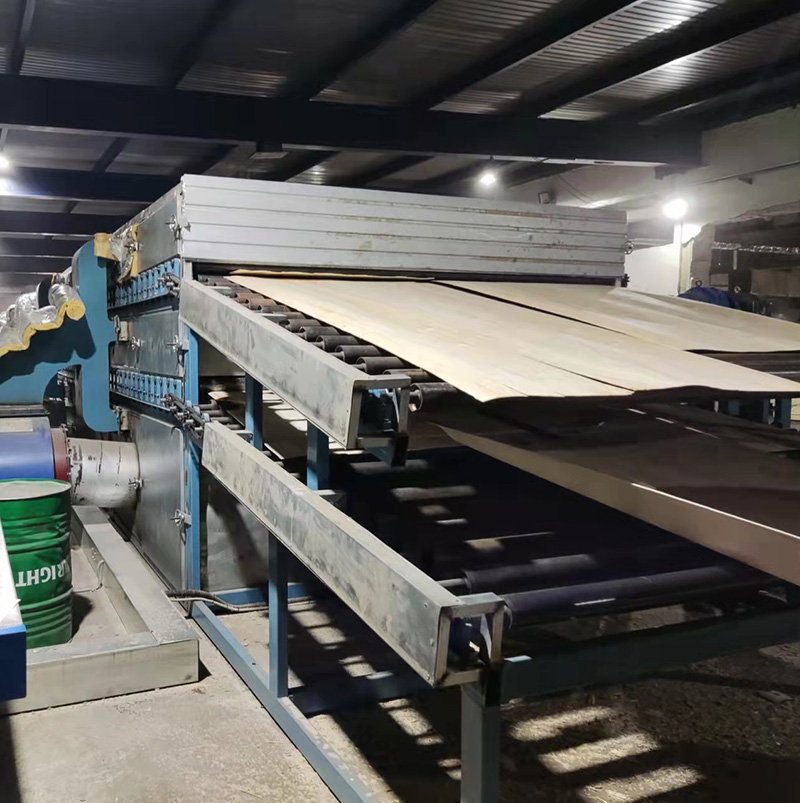

Un intercambiador de calor eficiente solo es tan bueno como el sistema de control que lo gestiona. En un Máquina de secado de chapados, el intercambiador de calor no opera de forma aislada. Es parte de un sistema de circuito cerrado gobernado por válvulas y sensores de precisión.
Los operadores pueden regular el flujo del medio de calefacción (vapor o aceite térmico) mediante válvulas automatizadas. Estas válvulas responden a datos en tiempo real de sensores de temperatura y humedad colocados estratégicamente en las cámaras de secado. Si los sensores detectan que las chapas de madera que salen están demasiado húmedas, el sistema aumenta automáticamente el flujo hacia el intercambiador de calor, elevando la temperatura del aire. Por el contrario, si las chapas se están secando demasiado rápido y corren el riesgo de agrietarse, se reduce el flujo.
Este nivel de precisión es imposible con sistemas más antiguos controlados manualmente. Garantiza que las chapas de madera salgan del secador con un contenido de humedad constante, normalmente entre el 8% y el 12%. Esta consistencia es vital para las etapas posteriores de encolado y prensado en la fabricación de madera contrachapada, ya que una humedad desigual provoca alabeo, delaminación y paneles rechazados.
Impacto en la calidad y la rentabilidad
El rendimiento del intercambiador de calor tiene una correlación directa con la calidad del producto final y la rentabilidad de la fábrica.
Calidad del producto: El calentamiento uniforme evita el endurecimiento superficial (donde la superficie se seca demasiado rápido) y las tensiones internas. Garantiza que las chapas de madera permanezcan planas y libres de grietas y hendiduras.
Velocidad de producción: Un intercambiador de calor de alta capacidad puede suministrar más BTU (Unidades Térmicas Británicas) a la cámara de secado. Esto permite que el transportador de chapas funcione a velocidades más altas sin sacrificar el secado, aumentando efectivamente la producción horaria de la planta.
Reducción de Costos:El intercambio de calor eficiente reduce el "costo energético por metro cúbico" de la chapa seca. Al capturar y utilizar el calor de manera efectiva, los aserraderos pueden reducir significativamente sus facturas mensuales de combustible.
Mantenimiento: Protegiendo su inversión
Dado su papel crítico, el intercambiador de calor requiere un mantenimiento regular. Con el tiempo, el polvo, la resina y las partículas de madera pueden acumularse en las aletas. Esta acumulación actúa como aislante, reduciendo drásticamente la eficiencia de la transferencia de calor. Un intercambiador de calor obstruido puede seguir calentándose, pero no transferirá ese calor al aire de manera efectiva.
Los programas de limpieza regulares (con aire comprimido o aspiradoras especializadas) son esenciales. Además, los operadores deben monitorear posibles fugas en las tuberías. Una fuga en un intercambiador de calor de vapor o aceite térmico no solo reduce la eficiencia de calefacción, sino que también puede presentar riesgos de seguridad y contaminar las chapas de madera.
En conclusión, aunque el secador de chapas es una sinfonía de piezas móviles, el intercambiador de calor es sin duda el director. Marca el ritmo de la producción, la armonía de la temperatura y la calidad de la nota final: la chapa de madera seca. Para cualquier aserradero que busque mejorar sus operaciones o solucionar ineficiencias, el primer lugar donde mirar es siempre el corazón del sistema: el intercambiador de calor. Invertir en un diseño de tubos con aletas de alta calidad y mantenerlo diligentemente es el camino más seguro para lograr la excelencia en el secado y asegurar una ventaja competitiva en el mercado global de la madera.
